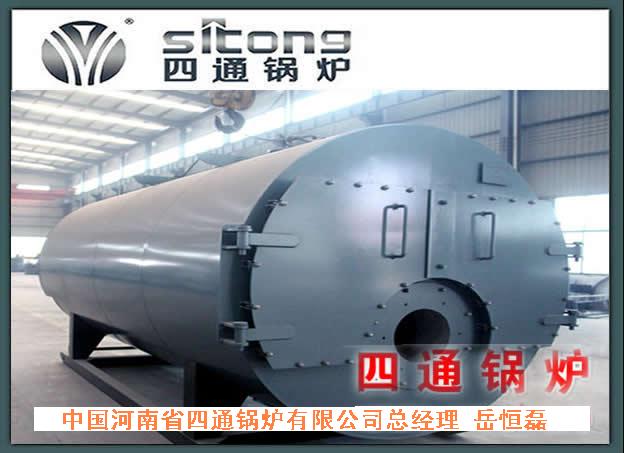

CWNS型全自動燃油(氣)熱水鍋爐
CWNS型全自動燃油(氣)熱水機組為快裝臥式內燃三回程火管結構。采用偏置爐膽濕背式布置，高溫?zé)煔庖来螞_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐配置世界名牌燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，自動運行等先進技術，并具有運行水溫度控制、超溫、超壓熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點，廣泛適用于企業、賓館、醫院、寫字樓、民用建筑等設施工業用汽和生活及采暖。
控 制 系 統 說 明：
我廠研制的全自動燃油(氣)熱水機組，采用國際上較先進自動化程度較高的“百得”全自動燃燒器作為主要燃燒設備，該燃燒器的燃燒程序由較先進的燃燒程序控制器控制，能實現燃油鍋爐正常燃燒所必需的各種功能，能在正常狀態、事故狀態、能在非常情況下，自動實施保護性停爐，配以相應的溫度控制器、壓力比例調節器，實現高低溫度指示、超壓指示、調節，保證水位在正常范圍內波動。
（一）、控制功能：
１、鍋爐爐水溫控制； 2、鍋爐出水溫控制；3、防凍控制： 4、缺水和超溫保護：5、傳感器故障自檢：6、缺燃料指示： 7、燃燒器熄火報警： 8、熱水泵控制：
（二）、指示狀態
①控制電源、控制起動、電動水泵運行、風機起動等信號，用綠色指示燈指示。
②高水位，大火燃燒，小火燃燒等狀態用黃色指示燈指示。
③低水位、極低水位，超壓燃燒器失靈等狀態用紅色指示燈指示。
系統控制原理：
①合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，最后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段 。
