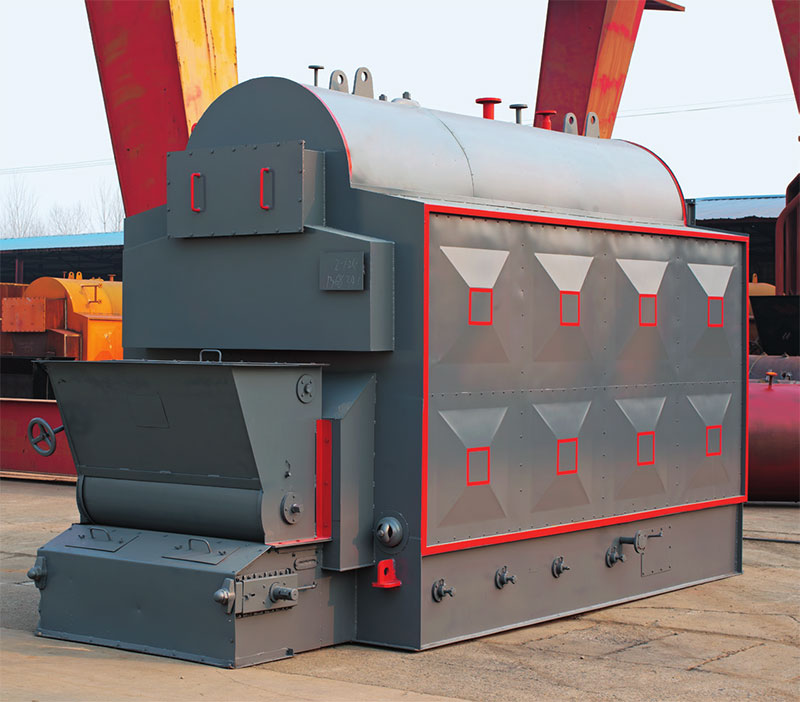

DZL型鏈條爐排鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型鏈條爐排實現機械加煤，配有鼓風機、引風機進行機械通風，并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料自煤斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。
      性能特點：
     1.鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。
     該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。

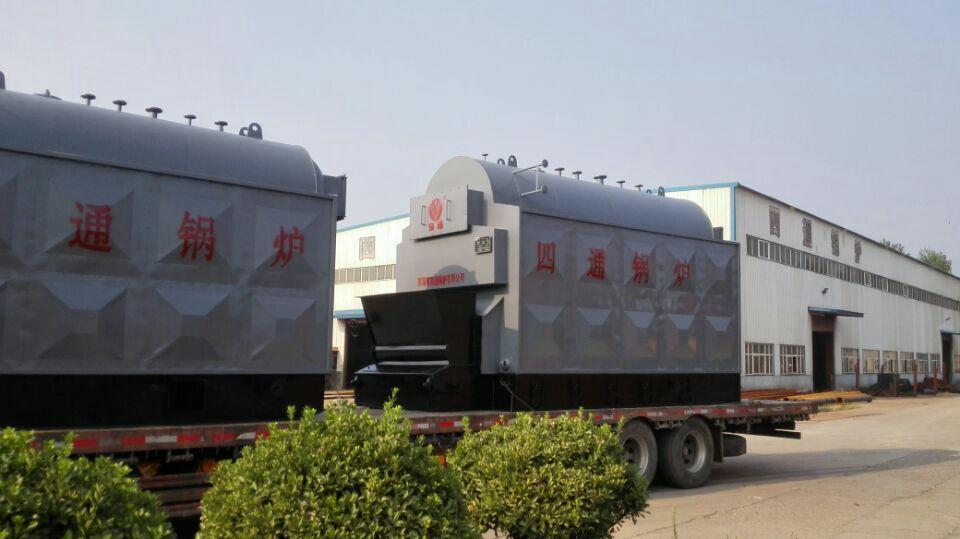

本產品出廠時由五大部分組成：鍋爐主體、煙風道、省煤器、除塵器、管路系統。其中前四部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可保證產品安裝質量。
     2 .設計性能先進：
     該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。
     3.鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒良好，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。
     4.爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫?zé)煔馐紫冗M(jìn)入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。
     5.水循環簡單，受壓部件結構合理，在保證水質的情下，完全可以安全運行。
     6.燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯的先進性。

     鍋爐的工作過程：
     顆粒大致均勻的煤塊由自動上煤機投落在煤斗內，在鏈條爐排的轉動下進入前拱進行預熱區。在著火區燃盡后落入渣池。爐膛燃燒產生的高溫?zé)煔庥晒翱谠趦梢頍煹老虏窟M(jìn)入爐膛后部，再由兩翼煙道進行換熱，向前流經前煙箱，進入對流管束換熱后由鍋筒尾部進入省煤器、除塵器、通過引風機送入煙囪，排入大氣。
     鍋爐給水由鍋爐給水泵完成，軟化水由給水管省煤器，然后進入鍋筒，再由下降管進入左右集箱。兩側水冷壁進行吸熱汽化產生蒸汽，蒸汽進入鍋筒內汽水分離器，經分離后由主汽閥進入需熱流程。
