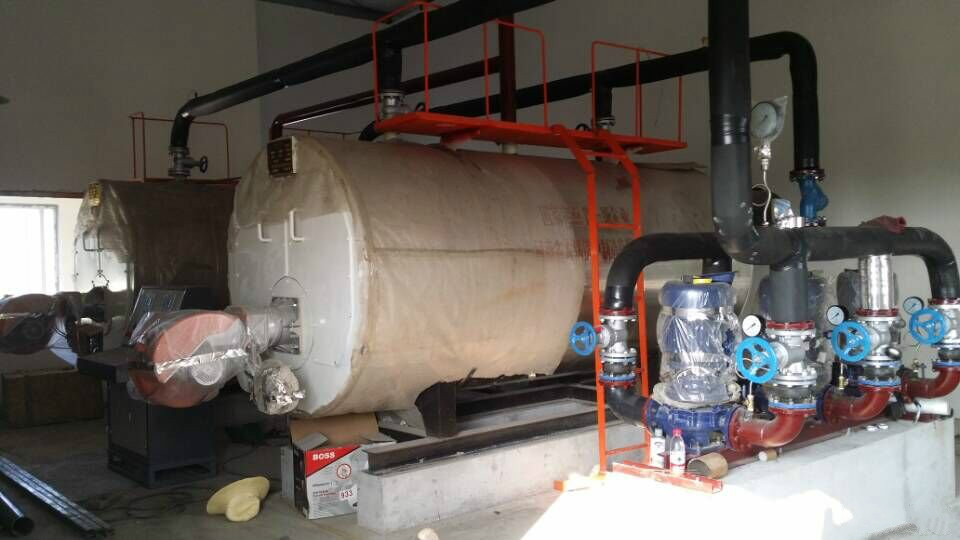

河南省四通鍋爐WNS燃氣蒸汽鍋爐為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫煙氣依次沖刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便。鍋爐配置技術性能良好燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
WNS燃氣蒸汽鍋爐主要特點：
1、 整體結構合理、緊湊、屬鍋爐島型，符合 快裝出廠條件 。本產品出廠時由三大部分組成;鍋爐主機、煙囪及管路系統，其中主機和煙囪部分已在廠內制造完畢，主機所配套的管路閥門、儀表已隨機裝妥，運至現場將主機和煙囪組裝即可?，F(xiàn)場接通氣源、電源、水管路即可試車。大大縮短了安裝周期，且可保證產品質量。
2 設計性能先進。
WNS燃氣蒸汽鍋爐主機屬整體結構，燃燒器裝配在前煙箱蓋上，本體主要布置受熱面和燃燒室部分。具有結構合理、緊湊，鋼材耗量低，爐膽采用偏置波形爐膽， 保溫層選用新型輕質隔熱保溫材料，外包裝采用彩色薄板，外形包裝為長方體，使鍋爐性能、重量、結構尺寸、外觀造型與國內同容量產品相比具有明顯的先進性和美觀感。
WNS燃氣蒸汽鍋爐給水設備配置在鍋爐右側的鍋爐底座上使之與主機為一體，不須另做基礎。
3、水循環簡單，受壓部件結構合理，在保證水質的情下，可以安全運行。
4、配套輔機齊全，綜合技術性能先進。
WNS燃氣蒸汽鍋爐的工作過程：
燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃盡室內 ，在燃盡室后部上側進入對流受熱面，經由前煙箱體上部進入第二對流受熱面從后煙箱后部離開鍋爐到囪排入大氣。若因調風不適當產生煙塵可分別沉降在前、后煙箱體、燃盡室內，打開檢查門可全部清理。工質通過受熱產生飽和蒸汽由主汽閥輸出至運行系統。
WNS燃氣蒸汽鍋爐技術參數(一)
型號 | WNS0.5
-0.4(0.8)
-Y(Q) | WNS0.75
-0.4(0.8)
-Y(Q) | WNS1
-0.8(1.0)
-Y(Q) | WNS1.5
-1.0
-Y(Q) | WNS2
-1.0
-Y(Q) | WNS3
-1.25
-Y(Q) |
項目 | 參數 |
| 額定熱功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 |
| 額定工作壓力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1.0 | 1.0 | 1.25 |
| 出/回水溫度（℃） | 152（175） | 175（184） | 184 | 184 | 194 |
| 設計效率（%） | 85%-92% |
| 水容積（m3） | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 |
| 滿水重量 | 4.48（5） | 5.76（6.2） | 6.48（7.1） | 8（8.4） | 8（8.4） | 16（16.8） |
| 耗電功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 |
| 電源（V） | 380 |
| 適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 |
計算耗量：
輕油(kg/h)
天然氣(m3/h)
/重油(kg/h)
城市煤氣(m3/h)
石油液化氣(m3/h) | 34/41/
35/92/
14 | 51/62/
53/138/
20 | 65/82/
70/184/
26 | 102/123/
105/276/
39 | 136/164/
140/368/
52 | 204/246/
210/552/
79 |
長×寬×高 | 2650×1600
×1700 | 2650×1600
×1800 | 3650×1800
×1800 | 5200×2300
×2400 | 5200×2300
×2400 | 5570×3200
×2670 |
安
裝
尺
寸 | 進/出口閥口徑 | 50 | 65 | 65 | 65 | 65 | 100 |
排污閥口徑
（mm） | 40 | 40 | 40 | 40 | 40 | 40 |
安全閥口徑
（mm） | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 |
煙囪口徑ф
（mm） | 250 | 300 | 320 | 360 | 360 | 360 |
四通鍋爐WNS燃氣蒸汽鍋爐技術參數(二)
| 型號 | WNS
4-1.25
(1.6)-Y(Q) | WNS
5 -1.25
(1.6)-Y(Q) | WNS
6-1.25
(1.6)-Y(Q) | WNS
8 -1.25
(1.6)-Y(Q) | WNS
10 -1.25
(1.6)-Y(Q) | WNS
15 -1.25
(1.6)-Y(Q) | WNS
20 -1.25
(1.6)-Y(Q) |
| 項目 | 參數 |
| 額定熱功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 |
| 額定工作壓力（MPa） | 1.25(1.6) |
| 出水/回水溫度（℃） | 194(204) |
| 鍋爐設計效率（%） | 85%-92% |
| 水容積（m3） | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 |
| 滿水重量 | 22(23.5) | 24.7(26) | 25.5(26.5) | 32.5(34.5) | 38(42) | 74(78) | 78(82) |
| 耗電功率(KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 |
| 電源（V） | 380 |
| 適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 |
計算耗量：
輕油(kg/h)
天然氣(m3/h)
/重油(kg/h)
城市煤氣(m3/h)
石油液化氣(m3/h) | 272/328/
280/736/
105 | 241/413/
352/922/
131 | 382/429/
377/972/
139 | 482/429/
377/972/
139 | 603/715/
628/1620
/231 | 904/1075/
942/2430/
347 | 1206/1430/
1256/3240/
462 |
| 長×寬×高 | 5600×3300
×2880 | 6020×3300
×3060 | 7200×3300
×3060 | 7300×3300
×3060 | 7400×3300
×3060 | 8100×4200
×4100 | 8500×4500
×4100 |
安
裝
尺
寸 | 進/出口閥口徑 | 100 | 125 | 125 | 150 | 150 | 200 | 200 |
排污閥口徑
（mm） | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 2×40 | 40 |
安全閥口徑
（mm） | 2×50 | 50×80 | 50×80 | 2×80 | 2×80 | 2×80 | 2×100 |
煙囪口徑ф
（mm） | 530 |
